「施行例」 vol.108 Jクリニック (愛知県豊橋市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
-------------------------------------------------------------

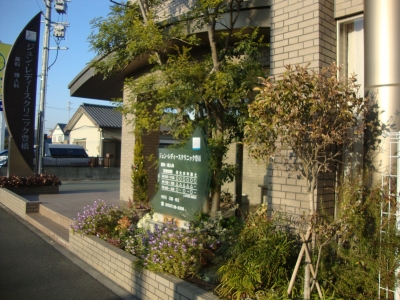

ここでは小さい花壇ですが、中身が充実した内容になっていますので、自動散水をしっかりやりたいということで設備を導入していただきました。
100Vを取れることが少なく乾電池でタイマーを動かすのが当たり前になってきています。

◆ポップアップスプリンクラー         2基
バカラタイマー式電磁弁20Aユニット  1基

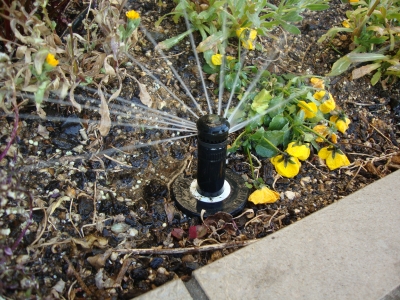

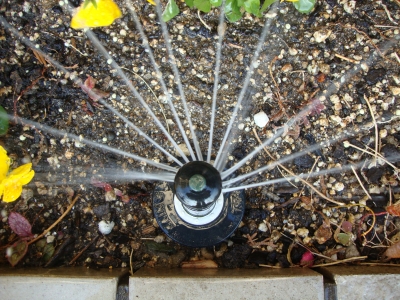

ポップアップスプリンクラーに関しては建物にかからないように飛距離が短いものを使用しました。
半径到達距離3.5mくらいです。







  平成20年 12月

散水堂HP TOPページ へ戻ります

JUGEMテーマ:日記・一般
| 施工例【25】病院 緑地・植栽帯 | 01:10 | - | - | pookmark |
「施工例」 vol.85 Hクリニック 店舗回り洋風庭園(愛知県豊橋市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
-----------------------------------------------------------------
開業医の病院のお庭は特にグリーン効果を期待してかいつも綺麗に保つように努力をされています。
もちろんそれを綺麗に造りこなす造園業の仕事をされる方が努力をされているからだと思いますが、それでも意識が高いか低いかというのは施主様、院長様によると思います。
せっかく綺麗にしているのでやはり夏場は欠かせないと思います。
そんな時は水やりは楽に簡単に自動でされることが望ましいと思います。

◆ポップアップスプリンクラー MP-2000 4ヶ
◆バカラタイマー電磁弁ユニット  2基
◆ドリップパイプ  1式

ポップアップスプリンクラーMP-2000を使用するにあたりお庭の施工がほぼ完成近くになた状態から引き渡しになりました。
ポップアップスプリンクラーの下部の配管はポリパイプで設置致しました。




ワンタッチで設置出来ますので非常に便利な継手です。


中にあるOリングパッキンを超えれば配管は大丈夫です。


GLラインに気をつけて埋設設置になります。


春の植栽になります。


アプローチの廻りが芝生を植えてあります。



看板を兼ねた壁になります。

芝生に散水している様子です。

芝生に散水している様子です。

エントランスアプローチにも散水して晴れた日は気持ちいいです!
  平成20年 3月
散水堂HP TOPページ へ戻ります。
JUGEMテーマ:日記・一般

| 施工例【25】病院 緑地・植栽帯 | 10:28 | - | - | pookmark |
「施工例」 vol.82 浜松S病院 芝生地帯(静岡県浜松市)
  散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
---------------------------------------------------------------------------
この病院の植栽・芝生の散水をすべて自動で賄うということが前提でプラン致しました。植栽にはドリップパイプ(ぽとぽとパイプ)が適しており、一つの水栓から100mから200mの範囲をカバー出来ます。植栽・芝生エリアの面積が3000岼幣紊△襪里膿綫鬚37か所あり、それを全て使用する事が必要になります。

ここでは、
乾電池式タイマーコントローラー電磁弁ユニット 37セット
ドリップパイプ(ぽとぽとパイプ) 約2000m
ポップアップスプリンクラー 約40個
というような資材で全てをカバーします。
もちろんこれだけの数量になりますと工事期間もかかりますので約30日の延べ日数がかかりました。

ここでは芝生の散水の説明になります。
芝生の散水で一番考えないといけない事は散水時間帯にお客様に水がかからない様に出来るか?ということです。もちろんお客様が立ちいる場所でないという考えもありますが、病院、店舗、学校、工場等の敷地内での散水計画は近隣の事まで考えないといけません。
芝生=スプリンクラーというような図式を良く言われますが、本当にそうなのかというの全てを考えた上での図式になります。
もちろん当社の考えは、芝生=スプリンクラーです。。

それではどのようにしたらいいかというのは、考えるとキリがありませんが、、

1)近隣の方へ飛ばないような設置をする。
2)角度調整が出来る場合ギリギリに設定するのではなく少し中へ設定を心がける。
3)朝早く散歩等する方がいらっしゃいますので出来るだけ夜中もしくは昼間の時間帯に散水時間の設定をする。
4)管理当番を決めておき必ず散水時間の時に近くにいる

など、自動であるがために管理が大変だったり、植物にとって好ましくない時間帯に散水したりという矛盾は出てくる事でしょう。
しかし、芝生の綺麗な緑を保つという観点からいえば散水してあるかしてないかは一目瞭然です。


芝生の散水で次に大事な事は、水源がどうなっているか?ということです。
以外にここが落とし穴だったり設置したはいいが散水の飛距離が思ったより届かない等あります。
業者によっては水圧が低いからこれ以上どうしようもないという事を言うところもあるみたいです。
結局一番大事な最初の散水計画が出来ていないという事にいきついてしまいます。

当社は最初に水圧を測り対象エリアの確認をしてお見積書、図面を作製してから設置工事もしくは協力業者へお願いしたりという手順を踏みます。水圧が不足という事はまず考えられないです。逆にいえば水圧が不足してる場合は給水ポンプの設置提案、タンクの設置提案まで致します。
芝生を綺麗に保つというのは日本人の鏡ですからどうしてもコストがかかります。
しかし、それだけ緑に真剣に向き合っているということが評価されるものでございます。

そして植栽帯と同じく島が分かれている場合にはインターロッキング等を外して渡り配管などと呼ばれる管を入れてつなぐということが必要な場合があります。
渡り配管を出来るだけなくすために建築設計の段階から計画に入れる事が大事かと思われます。


【渡り配管の施工手順】
.ぅ鵐拭璽蹈奪ングを外し、床下10cm以上掘削する。


.ぅ鵐拭璽蹈奪ングを外し、床下10cm以上掘削する。

掘削した中に配管して縁石下は狸掘りでお互いの島に出す。

お互いの島に出したら、まず、インターロッキングの復旧をする。
必ず掘削したらその場所はプレート等で土を固める。時間が経つにしたがってその場所がへこんでくるので気をつけましょう。

【芝生の中での施工手順】
芝生は管を入れる大きさの分だけ出来るだけ細い幅で切り落とし復旧しやすいように50cmくらいの長さでブロックのようにして切る。
芝生下の土はブルーシート等の上に置き道路にこぼれないように養生する。(この時は一輪車に入れてトラックに載せておきました)
一日で復旧出来る長さの分だけ芝生を切り落とした方が仕事がスムーズです。



水源からいくつかのブロックに分けて配管する場合間違えないように配管上に印をしましょう。


既存の芝生の場所に設置の場合はGLがすぐ分かるのでポップアップスプリンクラーの設置は容易なのですが、
建築現場途中での設置はGLラインがはっきりしない時がありますので確認しながら設置工事をして下さい。



ポップアップスプリンクラーの位置が角にすると散水後の水が溜まってしまう事がありますので少し離れたところに設置すると良いでしょう。
(場所によって違いますので現場を確認して下さい)



最後に散水テストをして配管の漏水、設置の場所の確認、散水範囲の調整等を行いましょう。


芝生にポップアップスプリクラーを設置した場所は数年経た今現在でも綺麗に保っていただいております。
近年猛暑という事が普通になってきましたので散水手間を減らす意味でも導入をおすすめします。



  平成19年 8月
散水堂HP TOPページ へ戻ります。

JUGEMテーマ:日記・一般
| 施工例【25】病院 緑地・植栽帯 | 12:50 | - | - | pookmark |
「施工例」 vol.81 浜松S病院 植栽帯(静岡県浜松市)
  散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
---------------------------------------------------------------------------
この病院の植栽・芝生の散水をすべて自動で賄うということが前提でプラン致しました。植栽にはドリップパイプ(ぽとぽとパイプ)が適しており、一つの水栓から100mから200mの範囲をカバー出来ます。植栽・芝生エリアの面積が3000岼幣紊△襪里膿綫鬚37か所あり、それを全て使用する事が必要になります。

ここでは、
乾電池式タイマーコントローラー電磁弁ユニット 37セット
ドリップパイプ(ぽとぽとパイプ) 約2000m
ポップアップスプリンクラー 約40個
というような資材で全てをカバーします。
もちろんこれだけの数量になりますと工事期間もかかりますので約30日の延べ日数がかかりました。

ここでは植栽帯の説明になりますが、建築物の植栽帯は大体、お客様用、従業員様用等の歩道や駐車場への入口、出口、車寄せ、待ち合い場所等で大小の島で分かれてしまいます。これをいかにつなげて散水できるかがコストダウンのポイントかと思われます。
しかし、建築物を作る前の計画段階であればいいのですが、建築物の建て方の終了後に計画を立てるとこれはなかなか難しい話になってしまいます。

【建築物計画段階で散水を計画する】ということが一番大事であります。
特に日本はその面に関しての考えが遅れていて散水工事が高コストになりやすい状況を作ってしまっているというのが現状です。
もうひとついえば、建築・デザインがすぐれている為そこまで考える余地がないということも言えるのかもしれません。
いずれにしても植栽・芝生の面積が重要視され年々、それが売りになったりすることへと変化している以上、避けては通れない状況になってくるかと思われます。

植栽帯は建築物を囲んで360度四方八方ある場合気をつけなければならない事があります。
大きい建築物の廻りにある植栽帯は建築物側にある為、日に当たる事がなかなかない北側等がありますが、東側、南側、西側と一緒に散水はしないほうがいいです。
というのも植物の灌水量はステージごとに異なるので、乾きやすい場所、乾きにくい場所がありますと場所によっては植物自体が水のやり過ぎで枯れてしまう事もあります。出来ればそのような事を考慮して計画する事が大事かと思われます。
もちろん水はけの良い悪い土と言う事も考えられますし、乾燥気味の植物、水を好む植物でも違ってきます。もっともランドスケープのデザインをされている方は当然このような事を熟知して計画を立てている事と思います。



建物北側東側は陰になりやすい場所になります。

建物と建物の間の植栽帯は一日中日陰になります。

建物の南側・西側の植栽帯は一日中 日が当たります。


◆一つの島で出来るだけタイマーコントローラー→ドリップパイプで管理した方が良い。(修理する時に時間が経つ場合一斉に水が出ない場所を少なくする為)
◆植栽帯の島が小さく隣と一緒に散水をする為に配管でくっつけたい場合は舗装でなくインターロッキングの場合は外すことが出来るので配管する事は可能です。舗装を切って配管をする場合、修理が出来なくなってしまいますので、もし舗装下を配管する場合は接続する部分は舗装下にもってこない。修理をしたい時に出来なくなっていまいますので避けた方が良いでしょう。
◆植栽帯の幅の狭い場合は植え込みしたばかりであれば、出来るだけこまめにドリップパイプを這わせてあげる事が大事ですが、かなり年数が経ってるばあいはドリップパイプとドリップパイプの幅は70〜80cmくらいの間隔であればよろしいかと思います。


  平成19年 7月
散水堂HP TOPページ へ戻ります。

JUGEMテーマ:日記・一般
| 施工例【25】病院 緑地・植栽帯 | 16:25 | - | - | pookmark |
「施工例」 vol.52 HK病院 エントランス植栽帯(浜松市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております)
-------------------------------------------------------------------------------
この病院のエントランスにある緑化地帯があり、そこにぽとぽとパイプを使用しました。それと同時に自動管理ということで「らくちんタイマー(乾電池式)」を設置しました。

0007-1

既存の水道から取り出しをしてらくちんタイマーを使用しました。

0020-1

専用の水道でない場合は、必ず逆止弁を使用して水道内に異物の逆流を防ぐようにしなければなりません。

9999-1

※点滴口が30cm間隔のものを使用して、延長距離=約60.0m敷設しました。

0010-1

  平成18年 1月
