「施工例」 vol.217 J高等学校様 芝生広場(愛知県豊橋市)

 散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
-------------------VOL.217-------------------------

従来、小・中・高等学校と学校のグランドや芝生、庭園などに散水用のスプリンクラーが設置してある所がありますが、弊社が今までに関わったところはメンテナンス等の依頼を受けます。(※弊社は平成29年4月現在で42期を迎えてます。)そんな中で全く付き合いのない業者様や設備業者様、建築業者様からの依頼でかなり昔に設置したスプリンクラーや散水設備のメンテナンスや改修工事の依頼を受けます。今回も高等学校の芝生広場についたスプリンクラーのメンテナンス改修でした。



-------→→----irrigation  equipment----→→------
使用した散水設備は、ここで使用した散水資材は、
◆ポップアップスプリンクラー RB-550 2ヶ
です。



もともと付いていたポップアップスプリンクラーがあるのですが、それを交換する作業になります。

交換する際に気を付けないといけないことはやたらにつけないこと。つまりどういうことかというと散水量と飛距離のバランスが取れていないと付けたはいいけど他のものが散水が出来なくなってしまったという事が多く聞きますので、もともとのに似通った機種を選択しなければいけません。我々の業種は特殊世界の商品なので普通流通しているものがなかなか適合しない場合があります。

つけたはいいけど耐圧が弱かったなどという話は当たり前のように聞きますので施主様がそのような依頼をする場合はご注意ください。

ついていた場所を綺麗に堀り姿をあらわにする作業から始まります。本当に動かないのか等を事前に調査してありますのでこの状態になりましたら取り外します。

交換してから全部を埋設する前に水出しで漏水テストをします。

漏れているところがないか確認します。そして角度範囲調節をしてかからないところがないか確認します。

2ケ所散水がしっかり回るか確認しました。

芝生の中の設備は芝生の復旧がつきものです。弊社は芝生の専門会社とタイアップしておりますので復旧がしっかり出来る事が売りの一つです。芝生の散水は成長を促す事が目的ですので今一度壊れていたり調子が悪い時は気軽にご相談いただければと思います。



今回も良い仕事させていただきありがとうございました。



  平成23年 9月
散水堂HP TOPページ へ戻ります。



JUGEMテーマ:日記・一般

| 施工例【36】学校・幼稚園・保育園 | 21:12 | - | - | pookmark |
「施工例」 vol.216 I小学校様 プランター花壇(静岡県浜松市)

 散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
-------------------VOL.216-------------------------

小学校や中学校等、学校関係では花育活動等を通して子供たちに緑の大切さを教える事が多いですが、土日、長期休み等はなかなか水やりが出来ないことが多いです。その代わりにそういう事が好きな先生方が当番で水やりをするという事が多いと聞きます。

もちろん代わりにPTA等 親たちが来るという事もあります。

-------→→----irrigation  equipment----→→------
使用した散水設備は、ここで使用した散水資材は、

ローズドロップ RD−300 2set
です。



プランター約100個ある場所に水やりを自動でやりたいという事で今回「園芸店様」の依頼で小学校のプランターに設置してきました。


プランター100個をひな壇のようにして並べてある姿は圧巻でした。何気ない白いプランターもこれだけ綺麗に並んでいますと流石にプランター花壇として見ごたえあります。

タイマーはタカギ製になります。

タイマーよりホースで2m先にポリスターター13Φがあります。そこから専用ポリパイプ13Φがスタートします。

プランターの裏にひな壇の段数に一本ずつポリパイプ13Φメクラパイプを通します。

そこからローズドロップ点滴口ノズル(1.5m)を取り出します。

専用穴あけハサミパンチで穴を空けます。穴を空ける際5僂らい間隔をあけた方が後々作業が楽です。

穴を空けたところにローズドロップ点滴口ノズルの先端のタケノコを刺します。パチッといい音がなると成功です。

苗が3個づつ植えてあるのでそこに一つずつ刺しました。

設置後にひな壇の後ろに丸めてインシュロックで止めて綺麗にします。

綺麗に水やり装置を設置できました。日の光が降臨みたいで綺麗に見えましたw



今回も良い仕事させていただきありがとうございました。



  平成23年 11月
散水堂HP TOPページ へ戻ります。



JUGEMテーマ:日記・一般

| 施工例【36】学校・幼稚園・保育園 | 18:27 | - | - | pookmark |
「施工例」 vol.179 SMM幼稚園 屋上緑化 (静岡県静岡市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
-------------------VOL.179----------------------------------
今回は新築の幼稚園の屋上緑化になります。屋上緑化の目的は園庭の面積が狭い為、屋上に公園のようなものを作りたいという事から芝生広場を作るケースがあります。ここも外に園庭はあるのですが、芝生広場がないので屋上に作ったと思われます。
待機児童がたくさんいる都市部では保育園、幼稚園の整備は急務ですのでこのような施設を作る為には園庭の広さまで土地の確保が出来なくても屋上に作るというケースで考える事が出来れば新設が増えてくるのではないかと思います。
-----------→→----irrigation  equipment--------------------
ここで使用した散水資材は、
◆点滴ドリップパイプ(ぽとぽとパイプ) 380m
◆電磁弁ボックスEP-20 ユニット(2系統) 1SET
◆灌水コントローラーらくちんタイマーDX 2台
です。

屋上緑化の芝生を作る方法はそのまま土を入れるか緑化基盤材を使ったシステムを導入するかどちらかです。
今回も緑化基盤材を使用して芝生の園庭を作ります。
当社はそれの散水を設備させていただいています。
緑化基盤材を予定スペースに並べます。並べたら水道の取り口から本管を這わせます。

基盤材の間にドリップパイプを這わせる為の筋を入れます。

ドリップパイプを隙間に這わせて固定していきます。

その上から芝生を貼って行きます。

芝生の上に目土をかけて完成です。

水道の取り口より接続したのが逆止弁とディスクフィルターです。

2系統に分ける為電磁弁を二つ設置します。

このような感じでバルブボックス角型とバルブボックス丸型とセットします。

完成するとこのような感じになります。

2系統ですのでらくちんタイマーDXを二つ付けました。

一つ一つ別々に2系統を操作管理します。

少しまだ寒かったので寒冷紗シートを被せて春になってから外しすということにしました。

完成すると感激してしまいますね。

  平成23年 3月
散水堂HP TOPページ へ戻ります。
JUGEMテーマ:日記・一般
| 施工例【36】学校・幼稚園・保育園 | 23:21 | - | - | pookmark |
「施工例」 vol.178 Kの里 子供園 芝生広場 (静岡県浜松市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
-------------------VOL.178----------------------------------
今回は新築のこども園の芝生広場の自動灌水になります。介護施設と保育園の合体した施設が「こども園」として開業できる法律が整備されて出来た新築の物件でした。郊外にまとまった場所が確保できないとなかなかここまで広い芝生広場が出来なかったと思われます。
待機児童がたくさんいる都市部、郊外では保育園の整備は急務ですのでこのような施設が出来る事がたくさんの方々が待ち望んでいた事でしょう。とにかく素晴らしい建物でした。
-----------→→----irrigation  equipment--------------------
ここで使用した散水資材は、
◆ポップアップスプリンクラーRB-5004 6ヶ
◆ポップアップスプリンクラーRB-1806 17ヶ
◆灌水コントローラーPRO-C 1台
◆電磁弁ボックス 40A 3ヶ
です。

介護施設と保育園を兼ね揃えた場所です。建物の中の区割り等は分かりませんが良く考えてある施設だと言えます。

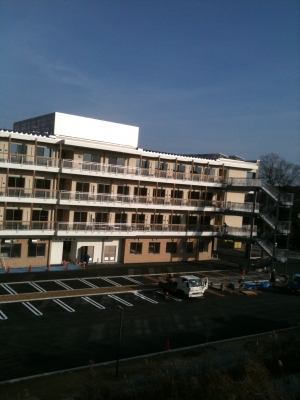

4階建てで大きい建物です。

良くあることなのですが、建物に関わる時は基本的にその物件工事内で行われますので図面がなければ見積りも出なければ、積算も出来ないわけです。
補助金等が関わる時は特に承認図面がなければなりませんが、作製が設計コンサルタントの方で作製する場合と弊社で作製する場合の2パターンありまして(他業者という事もあります)、ほぼ毎回そうなんですが、弊社で設計をお手伝いさせていただいております。
ただし、お見積りで他業者様が仕事を受注されることもないわけではないです。
どちらにしても設計をする有利性というのは、弊社の緑を散水する仕事の場合は仕事の手順として最後の最後の仕事になります。一番最後に被る業種は最後の看板を立てる仕事だったり、中のハウスクリーニングをする会社であったり・・・とにかく工期間際が恐ろしく多いのです。。
そんなところで余裕ある仕事に限って仕事量が多かったり、大型物件であったりします。

まずはそういう仕事のだいぶ前に図面を作製してあり、それをもとに仕事となりますが、確認しなければいけない事が設計といろいろな事が変わってないか?ということです。かならずと言っていいほど図面と違うのは排水関係の枡の位置だったり、、構造物がないはずなのにあったりと・・・最後の最後まで何か変更点が起こっているのです。(現場では様々な承認を経て変更してるのでこちらサイドが知らないだけなんです。)
まあとにかくそんな事は仕事の契約をしてからの現場の方々の仕事です。(ガンバレー)

たまに途中VE提案をしたりと図面を書き直しなどあります。結局、後者のもので設備になりました。
VE提案をしなければいけなくなった理由は、こども園なので園庭中央部に突起物等があってはいけないという事からVE提案になりました。最初の設計からいろいろな設備が変化していったそうです。

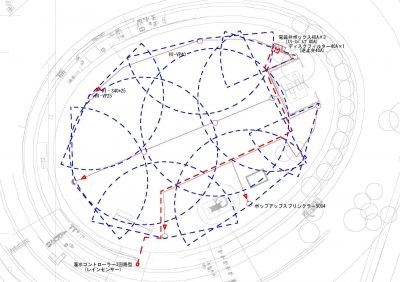

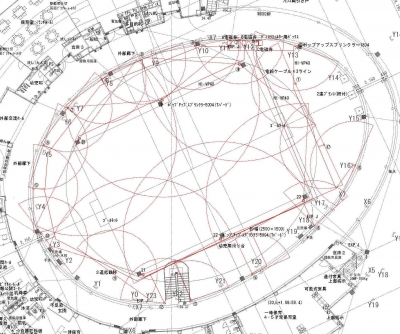

そして弊社で何度も飛散距離のシュミレーションして図面化しました。

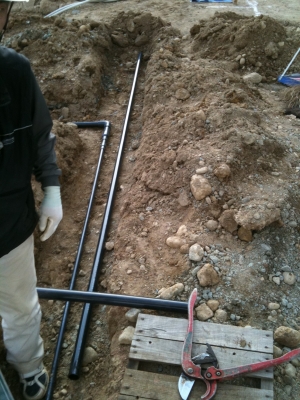

早速、配管にとりかかるとまずスプリンクラーの位置出ししなければなりません。
図面に沿ってスプリンクラーの位置出しをしていきます。

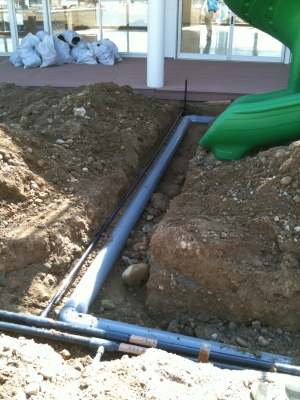

工期がない中での仕事なので配管スピードを出来るだけ効率良くしてはやくします。

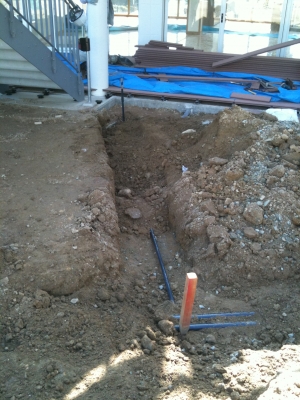

赤い杭のところにポップアップスプリンクラーの設置です。

電磁弁でポップアップスプリンクラーを制御しますので3系統に分けました。

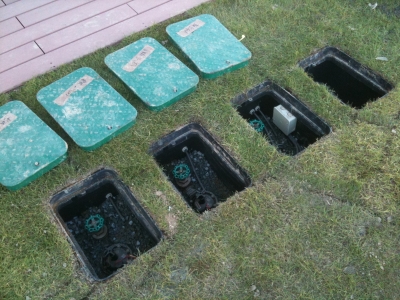

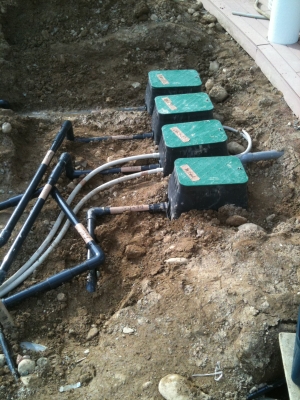

電磁弁ボックスを4個並ぶとかなりスペースをとります。

もちろん配管はもうそりゃ凄い事になっています・・・。

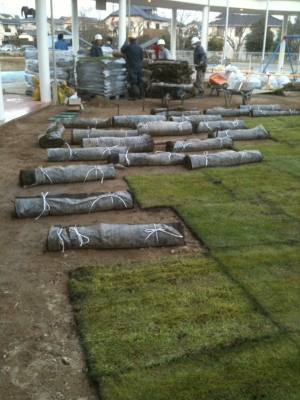

そんなこんなしていると芝貼り業者様が工事に入り始めました。
ロール芝なのであっという間に貼っていきます。。

貼ったそばから実は散水したいんです。だから工期がない一つです。

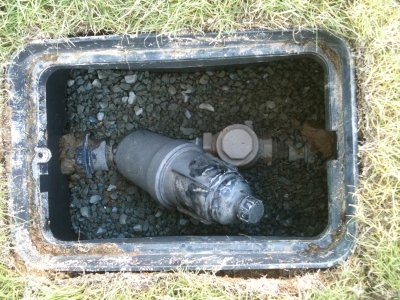

井戸を使用しているのでディスクフィルター40φ、逆止弁を設置。

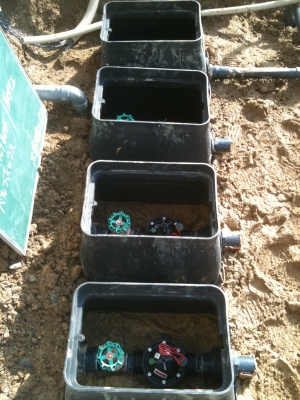

電磁弁を設置。もちろんその間に電気工事も一緒にやっています。

電磁弁3個にフィルターのボックスになります。

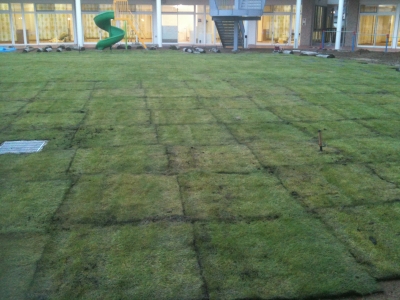

芝が出来あがりました。

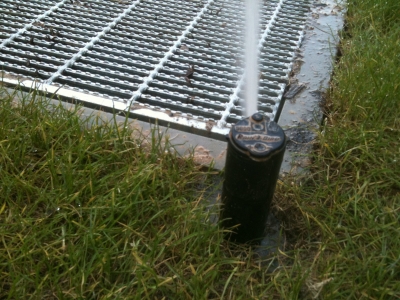

スプリンクラーの通水テストです。(芝貼る前にする事が望ましいです。)

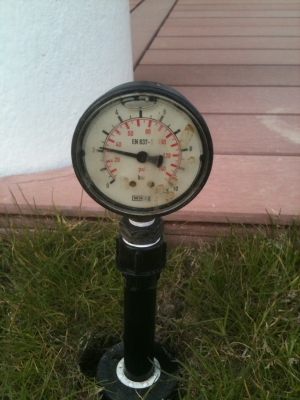

水圧は聞いていた通りの0.21Mpaです。これではスプリンクラーで散水出来るかはすごくギリギリでしたが大丈夫でした。
計算では出来るのですが・・配管距離が工事で伸びる事も良くあるので最後までわかりません。

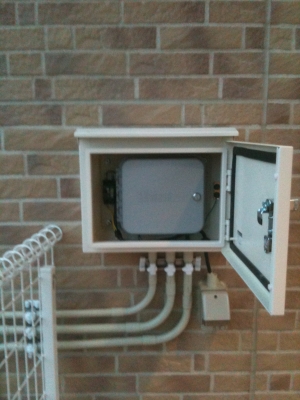

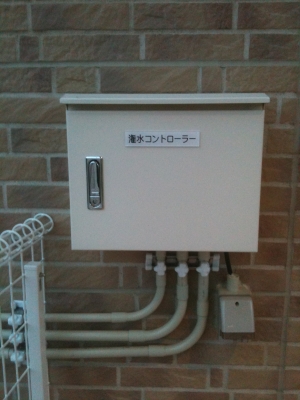

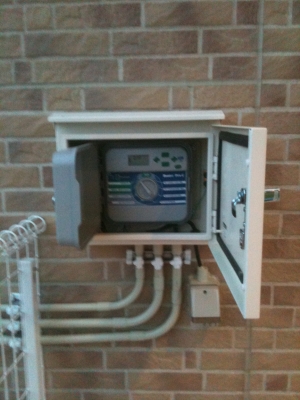

灌水コントローラーの設置です。

開けるとコントローラーPRO−Cを入れてあります。

中蓋をあけると本体が見えてきます。

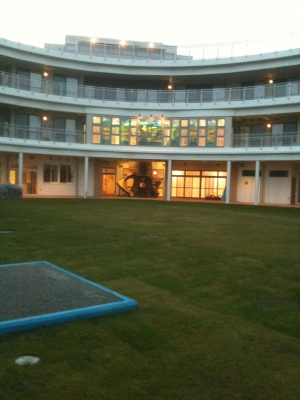

園庭が仕上がると夕方建物のライトが照らしてくれました。

完成する為には前段階の仕事がありますのでそこでしっかり準備することが大切ですね。

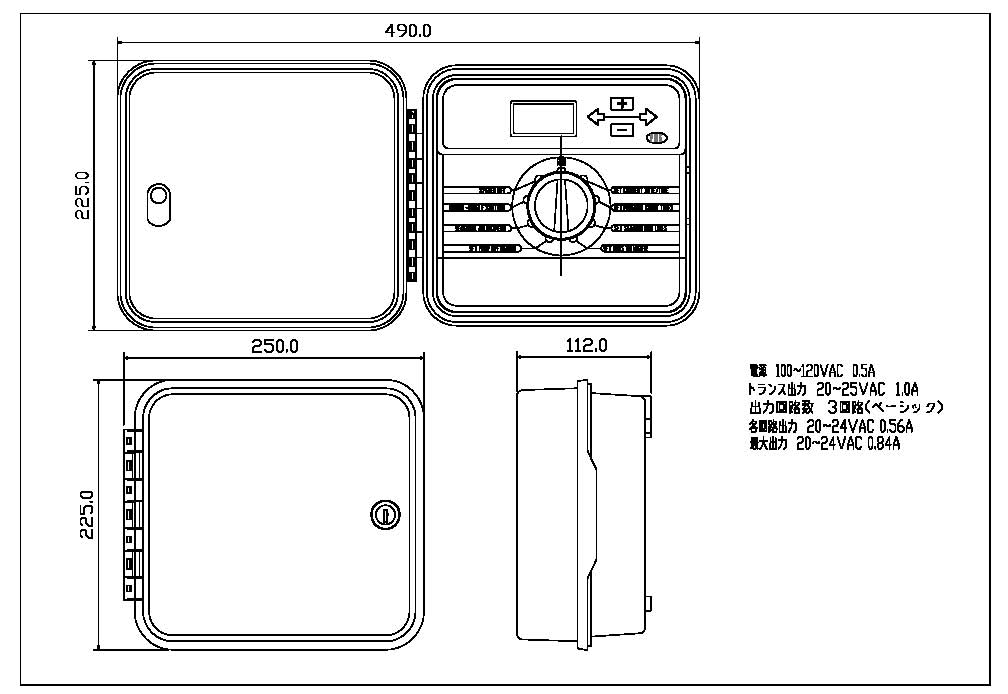

弊社のコントローラーPRO−Cです。

ポップアップスプリンクラー5004の図面になります。

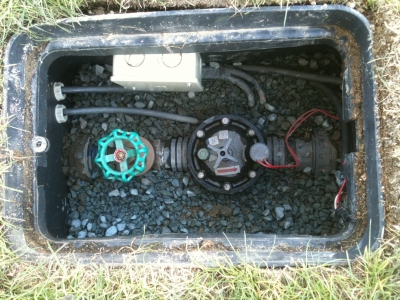

電磁弁ボックス内の図面になります。

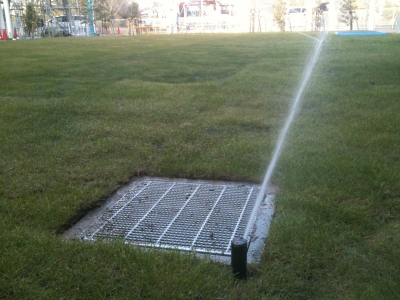

ポップアップスプリンクラーの通水テストの様子です。

見事に綺麗にレインカーブを出しています。レインカーブが出ないと予定の飛散距離はでません。

  平成23年 3月
散水堂HP TOPページ へ戻ります。
JUGEMテーマ:日記・一般
| 施工例【36】学校・幼稚園・保育園 | 14:21 | - | - | pookmark |
「施工例」 vol.151 S中学校 花壇(静岡県浜松市)
 散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
----------------------------------------------------------
中学校の花壇がどうしても学校の先生やPTA等の大人たちが花壇の水やりをしなければいけない場面が多いため自動で水やりが出来ないか相談を受けました。

校長先生・教頭先生 が学校の花壇コンクール等に力を入れたいという事から弊社も協力する事になりました。
最近の学校の部活で園芸部というものがあるということを聞き驚きました。
園芸はみんなでするものかと思いましたが、まあ時代の流れではないかという事ですね。

-----------→→----irrigation  equipment------------------
使用した散水資材は
◆霧雨くん4L      8ヶ
らくちんタイマー9001 3ヶ
です。

花壇の長さをはかり均等に霧雨くんを設置していく作業から始まります。

部員全員で先生も一緒になってああでもこうでもないワイワイガヤガヤ行います。

やはりこういうDIY系が好きな生徒がいるんですよね。すぐにこれはこうやるんだよという風に組み立ててしまう将来頼もしい生徒がらくちんタイマーを設置してくれます。

園芸ホースをつないで設置完了です。

出来たら通水になります。

通水がうまくいって見事に散水が上手にかかりますとみんなで拍手になりました。

教育関係の部材提供は 「エデュケーションプログラム」 という事で今後、弊社は考えていきたいと思っています。
建築物件で設置を行う以外は 「生徒の手で園芸を行う」 という観点から弊社も協力できることは出来るだけ参加させていただきたいと思います。(無償提供を行う事業ではありません)

  平成22年 3月
散水堂HP TOPページ へ戻ります。
JUGEMテーマ:日記・一般
| 施工例【36】学校・幼稚園・保育園 | 14:12 | - | - | pookmark |
