「施工例」 vol.77 フラワー施設 花苗育苗施設(静岡県浜松市)
  散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
---------------------------------------------------------------------------

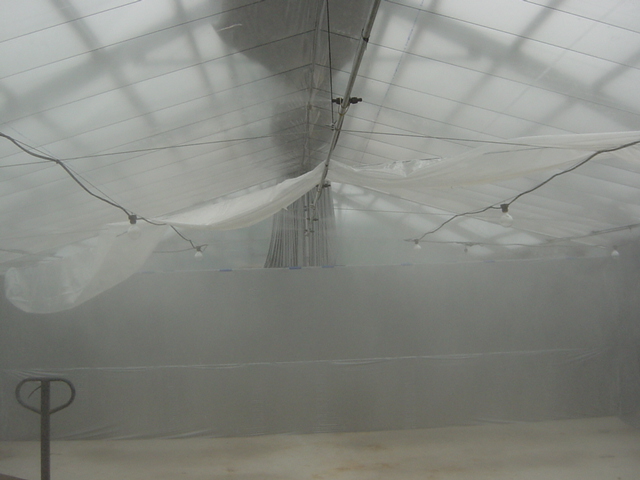

ここでは閉鎖的空間を人工的に造り、それを育苗施設としている場所の中を一定の温度と湿度を保つためにミストを冷房と捉えないで加湿として設備を導入していただきました。

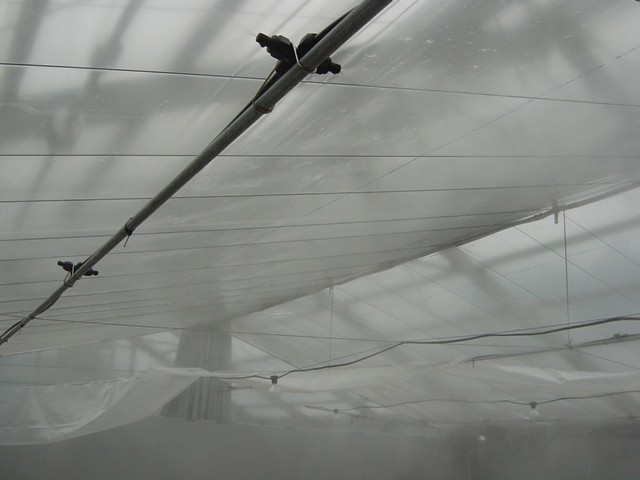

ミストシステムとしては「エスイーフォグライン」と呼ばれるパイロンチューブに一定の間隔で(1.5m)ミストノズルが設置されている簡易ミストシステムになります。
「エスイーフォグライン」の仕様は以下になります。
◆原水を200リットルのタンクに一度貯めて使用。
◆加圧ポンプが450W等の100Vの電源で動くものを使用。(ミストノズルの数と関係あるので一概にこれでいいわけではありません)
◆ミストタイマーと呼ばれるもので5分噴出して10分休止というようなタイマー設定が出来るものを使用。
◆樹脂で出来ているミストを使用するのでランニングコストを抑える事が可能。

これらのシステムをすべて兼ね揃えているミストが「エスイーフォグライン」です。

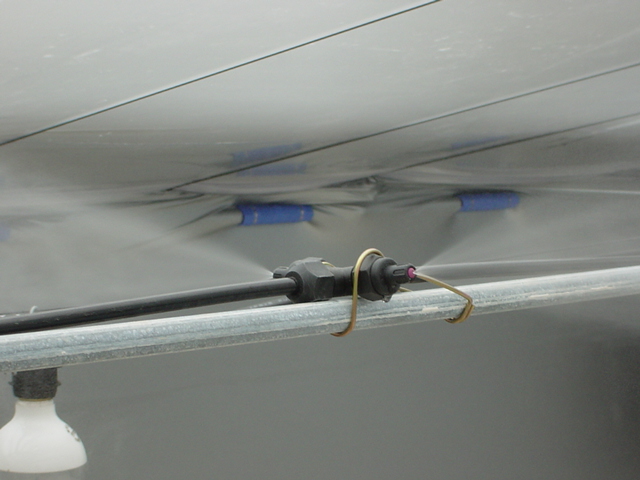

一体型のWノズルになります。

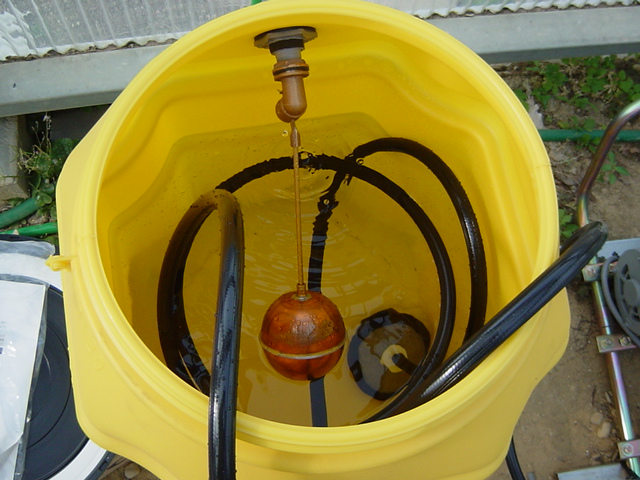

ポリタンクに水を貯めるためにボールタップ加工しております。

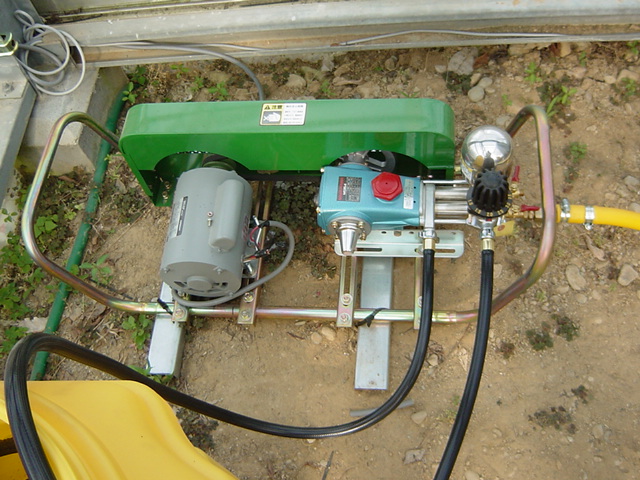

450W[100V]又は750W[200V]のモーターで動く加圧ポンプです。

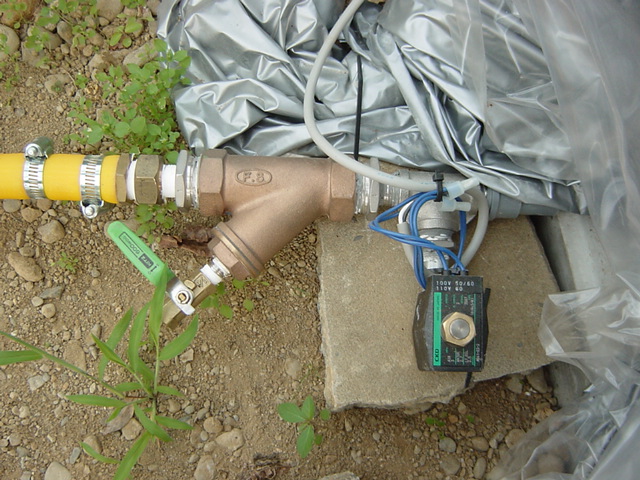

終了後に内圧をそのままにしておかないように排出用ドレンを備え付になております。

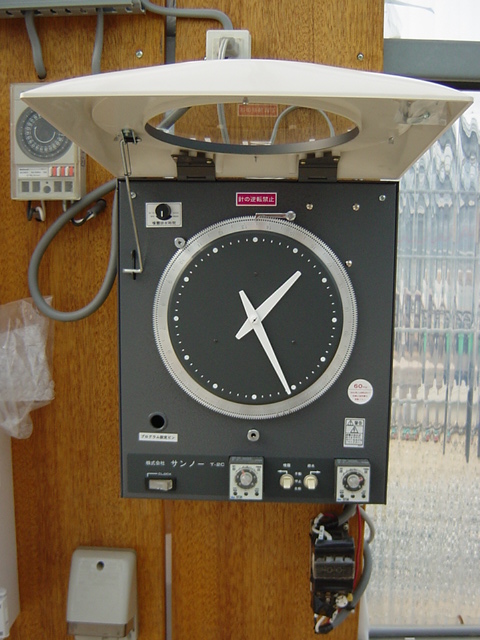

ミストタイマーになります。時間になるとサブタイマーで決めた噴出時間だけ作動します。

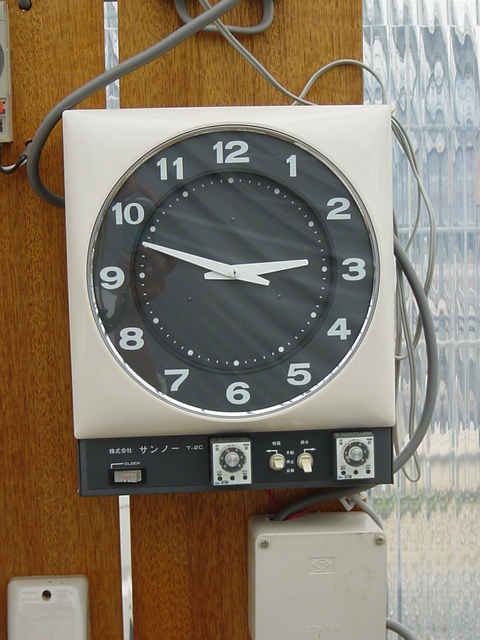

操作が簡単なミストタイマー。

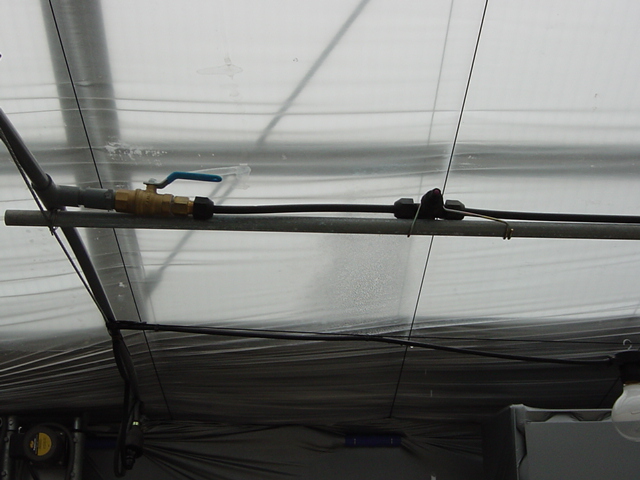

直管パイプに這わせてパイプバンドで締めるだけです。

ノズルの先端はセラミックチップになってます。

スタートまでは塩ビパイプで設置になります。(最大圧力20キロ=2.0Mpa)



  平成15年 7月
