「施工例」 vol.202 E社様 屋根散水 (静岡県磐田市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております。工事に関しては運営会社が行っております。)
-------------------VOL.202----------------------------------
今回車などの部品を作る工場の折半屋根にエコスプリンクラーを導入させていただきました。夏場の設置でとにかく暑い夏でしたので工事がなかなかはかどりませんでしたが、無事梅雨明けすぐには間に合いました。それから夏の間もそうですが、9月の残暑も暑くずっと活躍を続けてくれました。
とにかく折半屋根の暑さは半端ではありませんが、それを少しでも散水が出来ればエネルギーの軽減を手助けしますのでコストパフォーマンス大です。
お手軽に出来るキットですので、まずは試しに設置してみてはいかがですか?
-----------→→----irrigation  equipment------
ここで使用した散水資材は、

エコスプリンクラー(架台付) 45set
です。

エコスプリンクラーの特長は普通のスプリンクラーと違って下向きノズルになっていて空中に水が飛散しないようになっています。散水したからには効率よく屋根に散水することで100%の水エネルギーで冷やすことが可能となります。

このエコスプリンクラーの特徴は工業用樹脂製品で出来ており安価な部品を使用することで全体のシステム設備費を抑えることを目的としています。無駄に高い部品を使用しても使用期間が約3ヶ月という短い期間ですので(猛暑季の使用時を想定しています)、導入コストを抑えれればということからこの製品をシステムに導入しました。

屋根に散水するときの音も出来るだけ小さい音にするためインパクト式のスプリンクラーではなくスロー回転式のスプリンクラーを採用しました。

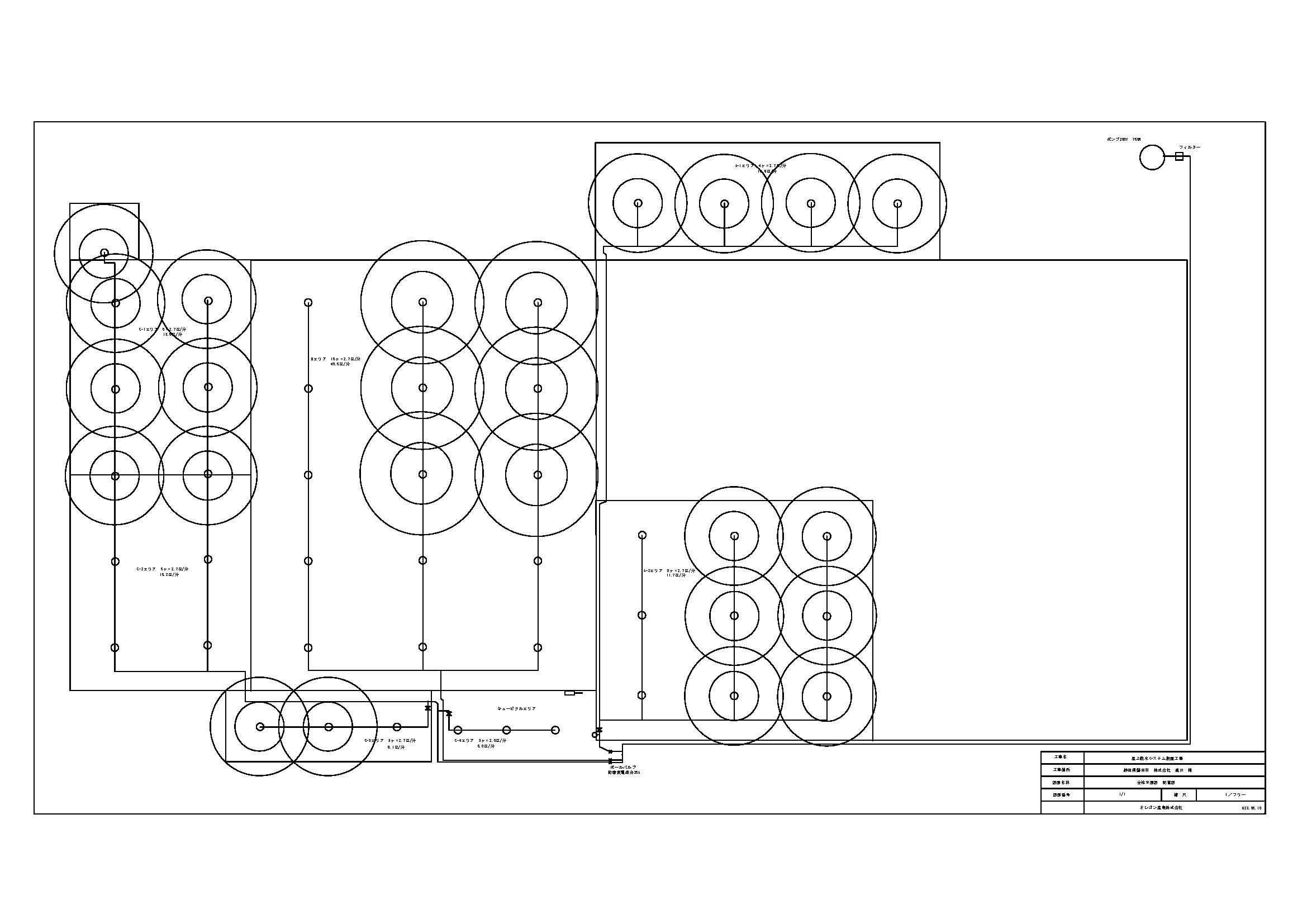

まずは工場の屋根を散水したい場所をヒアリングし、それから現地を調査して図面にしました。エコスプリンクラーは2重丸の黒丸がそのしるしになります。右上の丸印がポンプ設置場所になりそこから全体に配管をするというシステムになっています。

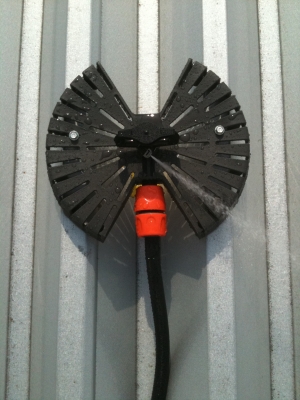

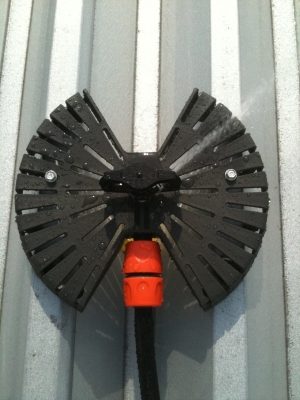

この可変ノズルによってすぐ下から斜め下へ向けることで半径2m~6mくらいの範囲で散水する事が可能になります。

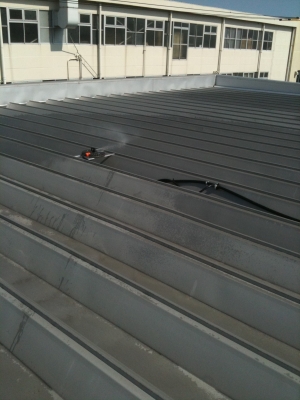

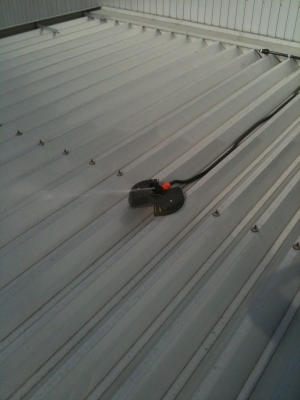

エコスプリンクラーの製品自体が軽い製品なので折半屋根にコーキングしてビス打ちにしております。

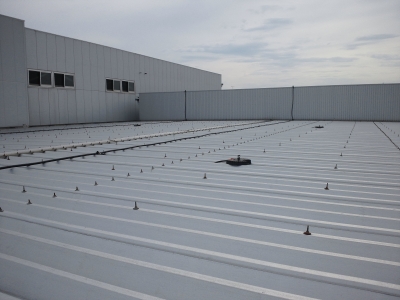

一定間隔で設置しますが、そこまでは本管と呼べる配管も農業用のポリパイプを使用することで接続継手も安価で済、低コストを実現できるでしょう。

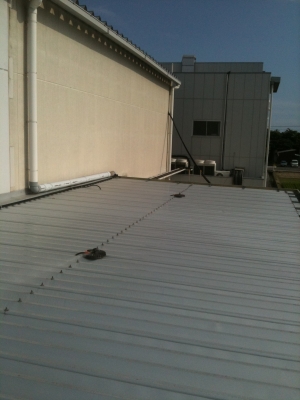

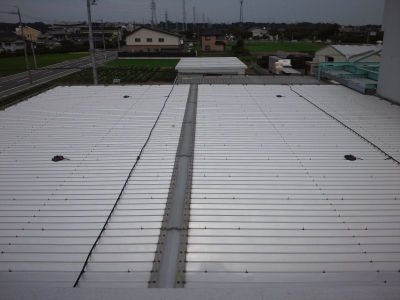

このように一定間隔で設置して散水範囲をみますと・・・

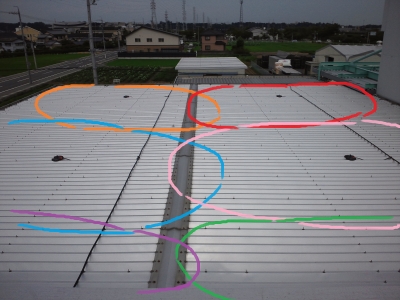

下記の色で散水を考えることが可能です。オレンジ、赤、水色、ピンク、紫、緑というように6台あればこの倉庫の折半屋根は軽くカバー出来てしまいます。

農業用ポリパイプを使用することで設置工事も簡単に出来ます。

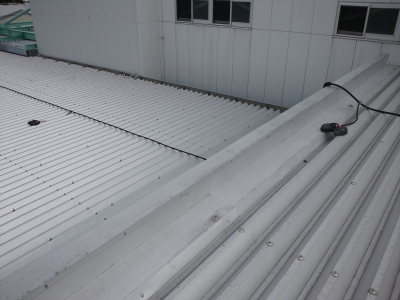

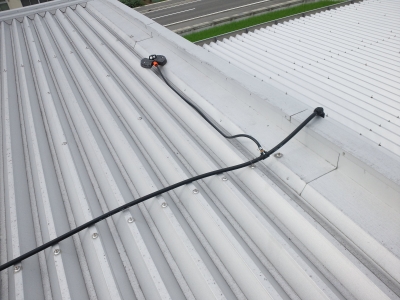

そこから耐圧ホースを取り出し屋根の上に置くだけです。

取り出しホースは屋根の溝に隠れるので強風でも飛んで行ってしまう事がありません。

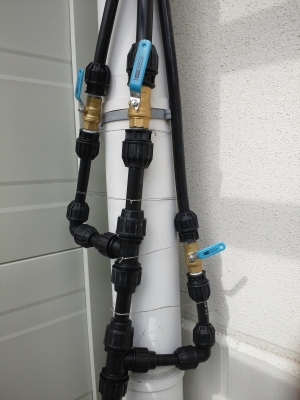

もとはバルブで開け閉めできるようにしてあります。

その手前にミストコントローラーというものを使用して何時から何時までの間で何分間隔で水をどのくらい散水するという指令を送っています。
例)朝8時から夕方4時まで 10分出して15分休む を繰り返します。
このような設定で無駄な電気を使用しないようにしています。

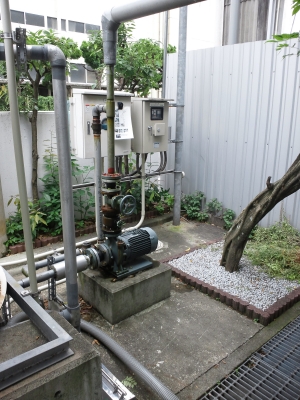

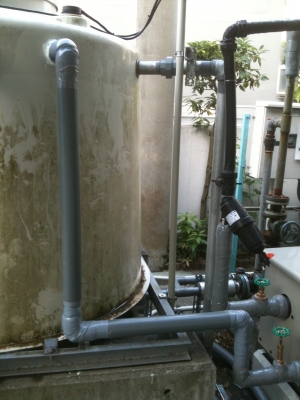

そして、屋根散水専用に使用するポンプは工業用に据えてあるポンプの隣に据えました。

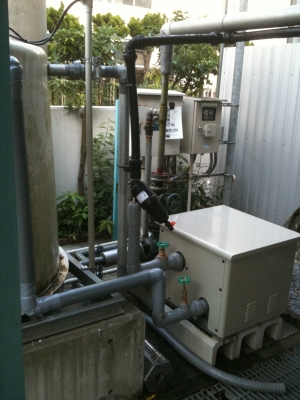

2.2KW 定圧給水ポンプを使用しました。
このポンプは、井戸から汲み上げているタンクを使用してそこから吸い上げ、各棟の折半屋根上に配管してあります。

タンクももともと既存のものは容量をぎりぎりで使用していることも多いので一度調べてから計画を立てましょう。

このシステムは今後ますます広がっていくことだと思います。
エネルギーの節約も大事ですが、やはり工場内の電気節約、空調の負担の軽減することが出来ればユーザー様にとって何よりのコストパフォーマンスになることと思います。

  平成23年 7月
