「施工例」 vol.36 H総合病院 屋上緑化(牧之原市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております)
-------------------------------------------------------------------------------

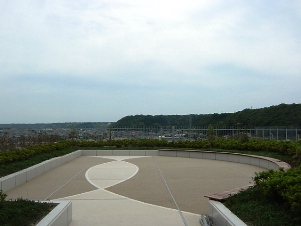

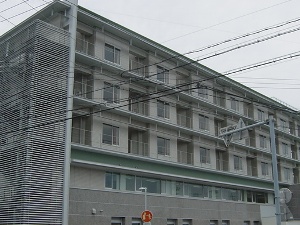

この病院の増設した8Fのガラス張りのカフェテラス前に屋上緑化地帯があり、そこにぽとぽとパイプを使用しました。それと同時に自動管理ということでらくちんタイマー(乾電池式)を設置しました。

5596-1

新設工事であったため、花壇内に水道を20Aバルブ止で配管を終わらせていてくれていた為、二次側配管からの設置工事だけとなりました。

バルブ20A→逆止弁20A→フィルター20A→らくちんタイマー→ぽとぽとパイプ
(※このような流れで配管するのが理想です。)

5602-1

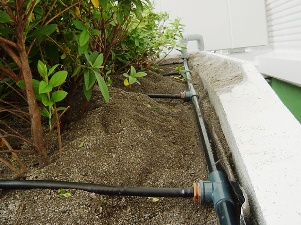

らくちんタイマーぽとぽとパイプの間は硬質塩化ビニールパイプを使用しました。ぽとぽとパイプを接続する為の取り出し口を70cmから80cm間隔に作りました。

(※配管は13φの太さでは水量的には間に合わず20φを使用しました。それ以外にも、強度的な事を考えると少し肉厚な20φを使用することをおススメします。)

5610-1

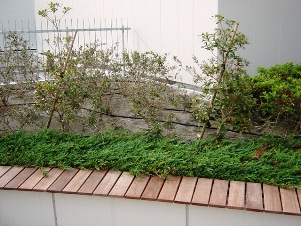

※点滴口が30cm間隔のものを使用して、延長距離=約300.0m敷設しました。

5615-1

  平成16年 6月
