「施工例」 vol.53 TR社 新社屋植栽帯 (浜松市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております)
-------------------------------------------------------------------------------

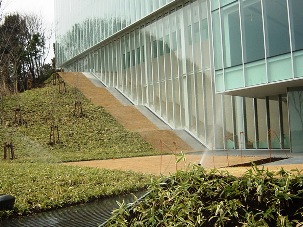

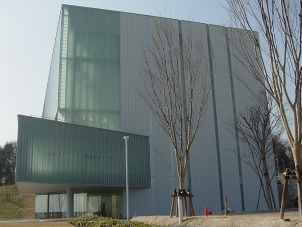

新社屋建設工事に伴い建設内の植栽帯全般に散水を必要とするということで、そこに「ポップアップスプリンクラー」と、ぽとぽとパイプを使用しました。それと同時に自動管理ということで、らくちんタイマーRIC 金属製を設置しました。

0045-1

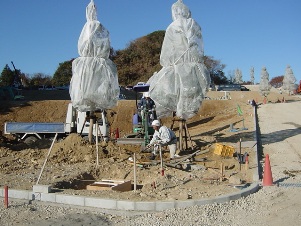

造成工事をしながら配管をしていく為、他の施工業者と工程をあわせていくことが必要でした。

1967-1

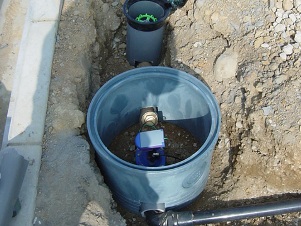

一つのエリアでポップアップスプリンクラーが約8個使用する為、配管径が40φのサイズが必要となり、バルブ40A→逆止弁40A→フィルター40A→らくちんタイマー40Aというような、コントロールヘッドのセット品を使用しました。

3666-1

配管径が大きいと部品そのものが大きくなりますので、埋設深がG.Lより0.3m(300mm)の深さが必要になります。造成地では他のパイプラインに気をつけて配管しなければなりません。

3773-1

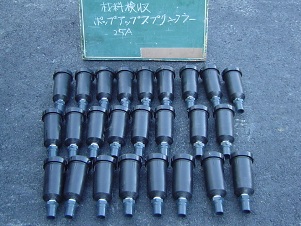

ポップアップスプリンクラーは、約半径10.0mの飛距離のものを使いました。

3673-1

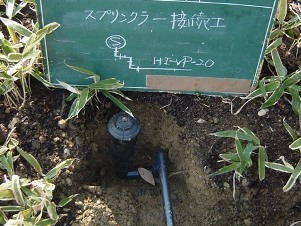

大きさこそ小さいですが、G.Lにあわせる事が必要なので、造成完了後の仕事になりますので、造成段階では、パイプだけ地上にだして位置だけは決めておくことが必要です。

3664-1

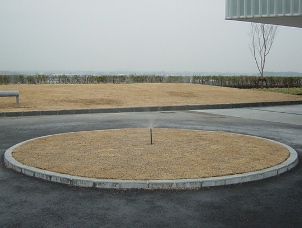

芝生地帯がアスファルトの真ん中に円形状にありましたので、配管はアスファルトの下を通しました。図面と通りに配管していくことが必要といえるでしょう。

9948-1

高低差のあるエリアですので、一つのタイマーで全ての散水がムラなくいくような配管径の設計をしてあります。

9956-1

  平成18年 2月
