「施工例」 vol.54 K社 芝生フットサルコート(菊川市)
散水フリープランですが、自分の庭又は緑化工事箇所などにユーザー様自ら商品を設置、又はどのようなレイアウトで計画したらいいか分からない方を対象にご相談頂き、散水プランを提案するサービスになります。
(責任施工工事も行っております)
-------------------------------------------------------------------------------

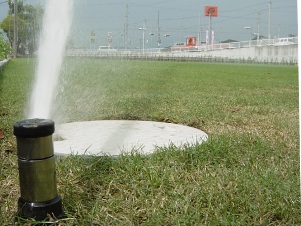

芝生のフットサルコートに前面散水を必要とするということで、そこに「ポップアップスプリンクラー」を使用しました。それと同時に自動管理ということで、らくちんタイマーRIC 金属製を設置しました。

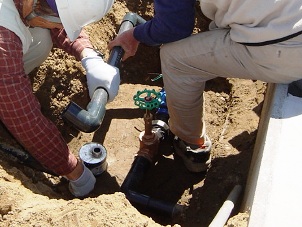

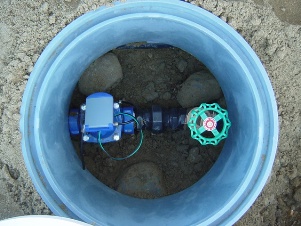

水道の水圧が0.5MPa(5kgf/cm3)以下であれば電磁弁前の止水バルブは5K対応の止水バルブを使用し、それ以上であれば10K対応の止水バルブを設けてください。「らくちんタイマーRIC 金属製」は、耐圧1.0MPa(10kgf/cm3)です。

※一つのラインで大水量のポップアップスプリンクラーを3個使用する為、(約70ℓ/分×3個=210ℓ/分)配管径が40φ必要になります。

0015-10029-1
0030-1

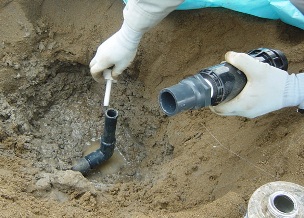

配管径が大きいと部品そのものが大きくなりますので、埋設深がG.Lより0.3m(300mm)以上の深さが必要になります。

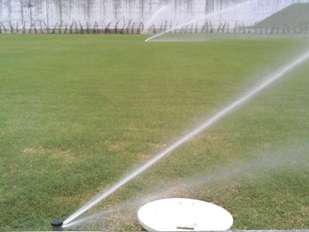

※ポップアップスプリンクラーは、約半径20.0〜18.0mの飛距離のものを使いました。

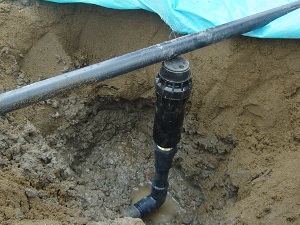

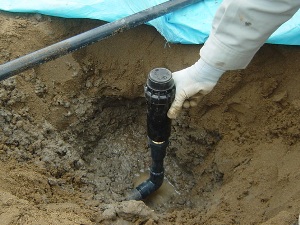

フットサルコート内ですので、G.Lより突き出るようではいけませんので、配管時にG.Lにあわせることが大切です。

0041-10042-2
0043-1

グランドで使われる芝生は根が浅い事が多いので、毎日の潅水(散水)をしっかりやる事が大切です。

2895-1340182-1


※上の画像内のスタートボタンクリックしてください。

  平成18年 3月
